Platta, runda, fyrkantiga eller anpassade-gummipackningar – vilka behöver du?

Olikgummipackningformer påverkar direkt tätningsprestanda, installationsmetoder, livslängd och total kostnad. I många praktiska tillämpningar beror läckor eller omarbetningsproblem inte på felaktigt materialval, utan snarare på fel packningsform. Den här artikeln hjälper dig att snabbt förstå skillnaderna mellan vanliga packningsformer och avgöra vilken gummipackning som är bäst lämpad för din specifika applikation.

Vad är en platt gummipackning?

En platt gummipackning är ett enkelt, plant tätningselement som uppnår en tätning genom att komprimeras för att fylla gapet mellan två parallella kontaktytor.



Bästa applikationerna

Platta gummipackningar används ofta i flänsanslutningar eftersom flänsens sidor vanligtvis är plana metallytor, vilket ger jämn kompression. De är lämpliga för grundläggande tätningsbehov där gränssnitten är plana, trycket är lågt och driftsförhållandena är stabila.



Fördelar

• Enkel struktur
• Hög mångsidighet
• Låg kostnad
• Lämplig för massproduktion



Begränsningar

• Kräver en hög grad av planhet på de passande ytorna
• Ej lämplig för dynamisk tätning eller komplexa konturstrukturer

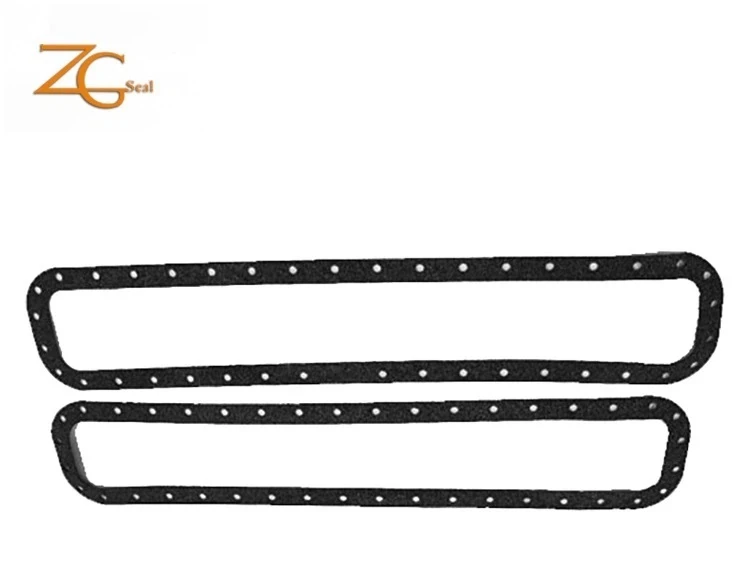

Vad är en fyrkantig gummipackning?

En fyrkantig gummipackning är ett tätningselement speciellt utformat för plana eller vinklade gränser. Den passar exakt i gränssnittets hörn, vilket löser problemet med otillräcklig tätning i hörnen vid användning av runda packningar i fyrkantiga gränssnitt.

Typiska applikationer

Fyrkantiga packningar används ofta i applikationer där tätningsytan vanligtvis är rektangulär eller kvadratisk och kräver en kontinuerlig tätning:
• Elektriska kapslingar:Skyddar känsliga komponenter som kretskort från damm och fukt.
• Styrskåp:Förhindrar kontaminering av omkopplare, reläer och sensorer, vilket säkerställer tillförlitlig drift av utrustningen.
• Industripaneler:Bildar en tätning längs omkretsen genom fler-punktskompression, förlänger utrustningens hållbarhet och bibehåller miljöskyddet.

Fördelar

• Fullständig täckning av icke-cirkulära ytor
• Förbättrat miljöskydd
• Enkel installation

Begränsningar och utmaningar

• Stresskoncentration vid hörn
• Höga krav på bearbetningsprecision
• Känsligt materialval

Lösningar

• Avfasad eller rundad hörndesign:Minskar spänningskoncentrationen i hörnen och ökar packningens livslängd.
• Gummimaterial med hög-elasticitet:Kompenserar för små ojämnheter i ytan och bibehåller långvarig-kompressionskraft.
• Anpassad design för skärning eller formning:Säkerställer exakt passform för komplexa kapslingsgeometrier.

Formegenskaper och funktion

Runda gummipackningar har en cirkulär yttre kontur som matchar cylindriska strukturer. Till skillnad från O-ringar installeras dessa packningar vanligtvis i plana ytor eller grunda spår, vilket ger en bredare tätande kontaktyta.

Där runda packningar fungerar bäst

• Röranslutningar:Runda packningar passar naturligtvis med cirkulära flänsar, vilket säkerställer en jämn fördelning av tätningstrycket längs omkretsen.
• Ändlockstätning:Den cirkulära strukturen förhindrar effektivt periferiellt läckage.
• Cirkulära håltätningsapplikationer:Den symmetriska geometrin minskar lokal deformation, vilket förbättrar den totala tätningens tillförlitlighet.

Fördelar

• Jämn stressfördelning
• Högre tolerans för installationsfel
• Hög tätningsprecision

Prestandabegränsningar

Endast lämplig för cirkulära gränssnitt; inte kompatibel med icke-cirkulära gränssnitt; runda packningar i stora-storlekar kräver hög bearbetningsprecision; alltför stora dimensionsavvikelser kommer att direkt påverka tätningseffekten.

Varför standardgummipackningsformer faller kort

I situationer som involverar oregelbundna konturer, flera tätningsområden eller begränsat utrymme, ger standard-formade packningar ofta inte en perfekt passform, vilket leder till luckor, överlappningar eller ojämn tryckfördelning. Anpassade gummipackningar, genom sin skräddarsydda design, matchar tätningsbanan exakt, vilket säkerställer konsekvent tryck vid alla kontaktpunkter, vilket förbättrar tätningens tillförlitlighet och minskar behovet av efter-bearbetning eller manuella justeringar.

Typiska tillämpningar av specialanpassade-gummipackningar

• Vibrationsbeständiga-fordonskomponenter:Custom-formade packningar bibehåller konsekvent tätning under kontinuerliga vibrationer och rörelser, vilket förhindrar vätske- eller luftläckor.
• Medicinsk utrustning som kräver hög tätningsprecision och hygieniska standarder:Exakt designade gummipackningar skapar en tät tätning i medicinsk utrustning, förhindrar kontaminering och upprätthåller en steril miljö.
• Industriella kontrollboxar med komplexa strukturer:Dessa packningar kan anpassas till icke-standard- eller fler-ytor, vilket säkerställer ett omfattande skydd mot damm, fukt och föroreningar.

Att välja rätt packningsform kräver att man beaktar applikationsförhållanden, installationskrav och prestandabehov. Du kan följa stegen nedan för att bestämma lämplig form:

Valet av gummipackningsform påverkar direkt utrustningens tillförlitlighet och långsiktiga-underhållskostnader. Särskilt urval bör göras utifrån faktiska behov. När applikationen involverar icke-standardprofiler är det fördelaktigt att samarbeta med en erfaren gummipackningstillverkare för att uppnå optimal design, längre livslängd och lägre-driftsrisker på lång sikt. Zhonggao, en tillverkare av gummipackningar som specialiserat sig på tillverkning av gummitätningsdelar ochOEM/ODM-tjänster, kan förse dig med både standard och anpassade gummipackningar för att möta dina behov. Du får gärnakontakta ossmed förfrågningar.
